Name: ন্যাভিগেশন গাইডের জন্য মেটেরোলজিকাল ফ্লোটিং লিডার হাইড্রোলজিকাল মনিটরিং বোয়েস
Brand: Blue Aspirations
SKU: BA-FLS-NX5
Price: 1300000 USD
Availability: InStock
Rating: 4.7 (126 reviews)

বৈশিষ্ট্য গ্যালারী পণ্যের বর্ণনা উদ্ধৃতির জন্য আবেদন

বৈশিষ্ট্য

বিশেষ উল্লেখ

বিশেষভাবে তুলে ধরা:

আবহাওয়াবিদ্যা

ন্যাভিগেশন গাইডের জন্য বোয়া

হাইড্রোলজিকাল মনিটরিং বোই

মৌলিক তথ্য

উৎপত্তি স্থল: চীন

পরিচিতিমুলক নাম: Blue Aspirations

সাক্ষ্যদান: OWA Stage 2

মডেল নম্বার: BA-FLS-NX5

প্রদান

প্যাকেজিং বিবরণ: 3 স্ট্যান্ডার্ড ধারক

ডেলিভারি সময়: 2-3 মাস

পরিশোধের শর্ত: টি/টি

যোগানের ক্ষমতা: 3 ইউনিট/মাস প্রাক বৈধতা ছাড়াই।

গ্যালারী

ন্যাভিগেশন গাইডের জন্য মেটেরোলজিকাল ফ্লোটিং লিডার হাইড্রোলজিকাল মনিটরিং বোয়েস

পণ্যের বর্ণনা

ভাসমান LiDAR-হাইড্রোলজিক্যাল বোই

1. ভাসমান প্ল্যাটফর্ম

ভাসমান প্ল্যাটফর্মটি পিই হাউজের ভিতরে থাকা 4 টি ফোম ব্লক নিয়ে গঠিত। ব্লকগুলি পিই হাউজিংয়ের মাধ্যমে তৈরি করা হয়। ঘূর্ণন ছাঁচনির্মাণ, এবং তাদের মডুলার কাঠামো ভাসমান লিডার সিস্টেম লোডিং জন্য সহজেই disassembled করা যাবে ট্রাক বা কনটেইনারের ভিতরে এটি অভ্যন্তরীণ এবং আন্তর্জাতিক পরিবহনের জন্য সময় এবং খরচ সাশ্রয় করে।

2. ডিজাইন নীতি

নির্ভরযোগ্যতা হল যে কোন ভাসমান লিডার সিস্টেমের সবচেয়ে গুরুত্বপূর্ণ বৈশিষ্ট্য এবং এটি ব্লু আকাঙ্ক্ষার নকশা দর্শনের একটি মূল নীতি।টেলিযোগাযোগ শিল্প থেকে নকশা নীতিতে আমাদের দলের দক্ষতার উপর ভিত্তি করে, সিস্টেমটি তার মূল উপাদানগুলিতে অতিরিক্ততাকে জোর দেয়। ব্যর্থতার পথগুলি মডেল করতে এবং ব্যর্থতার একক পয়েন্টগুলি নির্মূল করতে সিমুলেশন ব্যবহার করে বাণিজ্যিক মডেলটিও পুনরাবৃত্তিভাবে ডিজাইন করা হয়েছিল।এই নীতিগুলি কীভাবে ভাসমান লিডার সিস্টেমে অন্তর্ভুক্ত করা হয়েছে তার মূল উদাহরণগুলির মধ্যে রয়েছে:

বায়ু এবং গতির তথ্যের জন্য কমপক্ষে দুটি সংগ্রহের উৎস;
প্রতিটি ডেটা সংগ্রহ সেন্সর লিঙ্কের মধ্যে কমপক্ষে দুইটি;
সার্ভারের ডাউনটাইমের ক্ষেত্রে একে অপরের সাথে সুষ্ঠুভাবে বিনিময় করার জন্য কনফিগার করা দুটি সার্ভার;
প্রতিটি পাওয়ার সাপ্লাই সিস্টেমে রিডন্ড্যান্স যাতে বিদ্যুৎ ঘাটতির ঝুঁকি নগণ্য হয়;
একটি একক ব্যাটারি ব্যাংকের ত্রুটির ক্ষেত্রে লোড স্থানান্তর করার জন্য ডিজাইন করা একটি স্বয়ংক্রিয় সুইচিং সার্কিট সহ পৃথক ক্যাবিনেটে ইনস্টল করা ব্যাটারি ব্যাংক;
২/৩/৪জি-র অভাবে কমপক্ষে দুইটি আপ-লিংক এবং ডাউন-লিংক চ্যানেল সহ ডেটা কমিউনিকেশন সাবসিস্টেম; এবং
উচ্চ মানের তথ্য সরবরাহ বজায় রাখার জন্য দিক এবং গতি পরিমাপের জন্য ব্যাকআপ উত্স, এমনকি সিস্টেমের মস্তক, অ্যান্টেনা,প্রাথমিক GNSS-INS এবং কম্পাস সেন্সর.

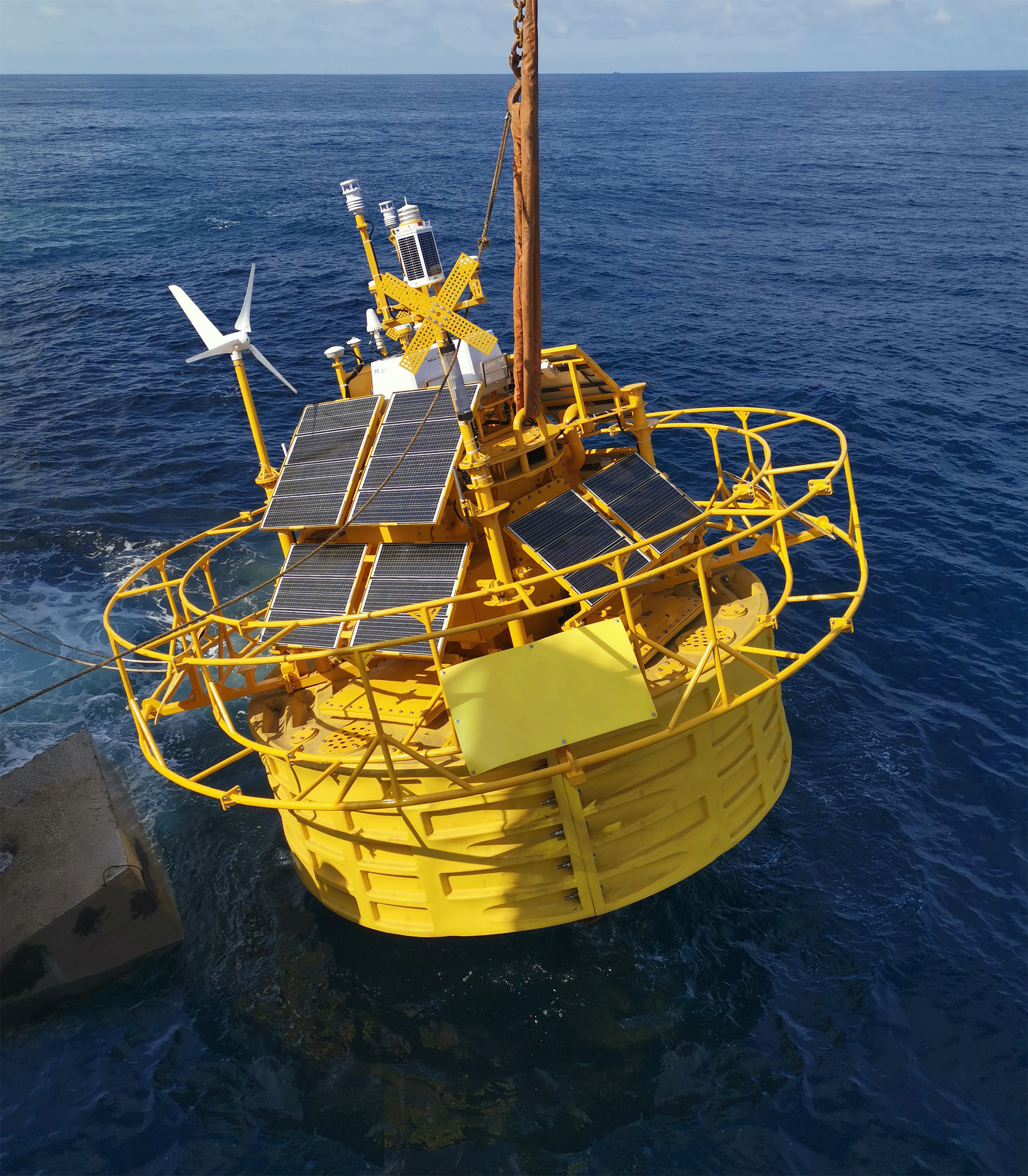

ন্যাভিগেশন গাইডের জন্য মেটেরোলজিকাল ফ্লোটিং লিডার হাইড্রোলজিকাল মনিটরিং বোয়েস 1

3. গতি ক্ষতিপূরণ

যেহেতু বায়ার গতি লিডার বায়ুর দিক এবং বায়ুর গতি পরিমাপকে প্রভাবিত করে, ব্লু অ্যাস্পিরেশন সিস্টেম একটি গতি সেন্সর দিয়ে সজ্জিত যা উচ্চ রেজোলিউশনের পিচ এবং রোল ডেটা অর্জন করে।এবং ডিজিপিএস সেন্সর সঠিক দিকনির্দেশনা পেতে. আমাদের পেটেন্টকৃত অ্যালগরিদম তারপর একটি প্রজেকশন পদ্ধতি ব্যবহার করে LiDAR বায়ু গতি তথ্য সঠিক অনুভূমিক সমতল সংশোধন করতে.লিডার ইনস্টলেশনের কোণ হিসাব করে, রুট সেন্সর থেকে সত্যিকারের উত্তর, সিস্টেমটি সংগ্রহ করা বায়ু দিকের তথ্যকে সঠিক কোণে রূপান্তর করতে সক্ষম।

3. প্রযুক্তিগত বিবরণ

*মডিউল*	*বিস্তারিত*
বাউই	- ব্যাসার্ধঃ ৫ মিটার - উচ্চতাঃ ৯ মিটার - ওজনঃ ১৪.৫ টন -নেট ফ্লোয়েন্সঃ ১০.৫ টন কাঠামোঃ একাধিক ক্যাবিনেট - উপাদানঃ পিই, কার্বন স্টিল, স্টেইনলেস স্টিল
মোরিং সিস্টেম	- জলের গভীরতাঃ > ৫ মিটার - অ্যাঙ্করঃ সিমেন্ট ব্লক এবং/অথবা মোরিং অ্যাঙ্কর - মোরিংঃ এক পয়েন্ট মোরিং - গভীর জলের গভীরতা সহ সাইট-নির্দিষ্ট প্রয়োজনীয়তা অনুসারে নিয়মিত - একাধিক মোরিং সিস্টেম এছাড়াও উপলব্ধ
নিয়ন্ত্রণ ব্যবস্থা	- ইন্ডাস্ট্রিয়াল পিএলসি - বা বিএ এর এমবেডেড কন্ট্রোলার
লিডার	- লিডার:ডিইউএল লিডার(ডিফল্ট) (উইন্ডকিউব অফশোর সংস্করণ; ZX 300M, Movelaser B300M)
পাওয়ার সাপ্লাই	-ব্যাটারি ক্ষমতাঃ একাধিক গ্রুপে মোট 60kwh; - বায়ু টারবাইনঃ ২×৩৫০ ওয়াট; - সৌর প্যানেলঃ 1600W, একাধিক গ্রুপ; - জ্বালানী পিলঃ 2x110W 224L জ্বালানী ((ঐচ্ছিক)
নেভিগেশন সিস্টেম	-এআইএস×১ -রাডার রিফ্লেক্টর × 2 -আইএএলএ-সম্মত নেভিগেশন লাইট 1 × 1 ডাবল নেভিগেশন লাইট সমর্থন কিন্তু স্থানীয় কর্তৃপক্ষের প্রয়োজনীয়তা পূরণ করতে হবে
অবস্থান ব্যবস্থা	- দিকঃ 0-360° - দিকনির্দেশনা সঠিকতাঃ 0.09° (2 মিটার বেসলাইন) -পজিশনিং নির্ভুলতাঃ ০.৫ মিটার (অনুভূমিক, এসবিএএস মোড)
মোশন সেন্সর	- জিএনএসএস-আইএনএস সেন্সর×২ অথবা জিএনএসএস-আইএনএস সেন্সর×১ এবং এমআরইউ সেন্সর×১
যোগাযোগ ব্যবস্থা	-SAT মডিউলঃ Iridium SBD×1, অন্যান্য ব্রডব্যান্ড SAT ডেটা মডিউল (ঐচ্ছিক); -মোবাইল নেটওয়ার্কঃ 2G/3G/4G×1; 2.4G/5G Wi-Fi×2; স্থানীয় ইথারনেট সংযোগ
তথ্য সংগ্রহ	- ডুয়াল ইন্ডাস্ট্রিয়াল পিসি - ইন্টারফেসঃ সিরিয়াল × 6, ইথারনেট × 2
হাইড্রোলজিক্যাল সেন্সর (বিকল্প)	- ডপলার বর্তমান সেন্সর - তরঙ্গ সেন্সর এবং জলের গভীরতা সেন্সর - জল লবণতা এবং তাপমাত্রা সেন্সর

5. বৈধকরণের সংক্ষিপ্তসার

আমরা এই নথিতে আমাদের ক্লায়েন্টদের বা আমাদের ক্লায়েন্টদের মনোনীত তৃতীয় পক্ষের প্রতিবেদনগুলির একটি সংক্ষিপ্তসার অন্তর্ভুক্ত করতে চাই যা আমাদের তথ্য নির্ভুলতা এবং ডেটা উপলভ্যতার দাবিগুলিকে সমর্থন করে।

প্রধান ফলাফলের সংক্ষিপ্তসার নিচে দেওয়া হল।

ক্লায়েন্ট

প্রকল্পের নাম

বাউই এবংলিডারমডেল

রেফারেন্স

রিপোর্ট প্রদানকারী

সময়

মূল তথ্য

নীল উচ্চাকাঙ্ক্ষা

কার্বন ট্রাস্ট

ওডাব্লুএ রোড ম্যাপ পর্যায় ২ যাচাইকরণ (ডান্ডি, স্কটল্যান্ড)

BA-FLS-NX5,

ZX 300M x 1;

উইন্ডকিউব অফশোর V2 x1

অফশোর

মেট মাস্ট

ইঞ্চি ক্যাপ

যুক্তরাজ্যের ওল্ডবাউম সার্ভিসেস

(তৃতীয় পক্ষের শংসাপত্রদাতা) ।

ডিএনভি চূড়ান্ত প্রতিবেদন পর্যালোচনা করবে

2023.৩ - ২০২৩9

উইন্ডকিউবের জন্য দ্বিতীয় পর্যায়ের অন্তর্বর্তীকালীন মূল্যায়ন প্রতিবেদনঃ

সময়কাল: ৭৭ দিন;সিস্টেমপ্রাপ্যতা: ১০০%

তথ্যপ্রাপ্যতা: সমস্ত পরিমাপের উচ্চতার জন্য >99.2%

তথ্যের সঠিকতা ((বায়ুর গতি):

>2m/s: R²> ০991, ঢালঃ ০.৯৯৫~১।001

4~16m/s: R²> ০985, ঢালঃ ০.৯৮৮-১।001

তথ্যের সঠিকতা ((বাতাসের দিক):

৯১ মিঃ R²>০998, ঢালঃ ১.003,

১০১ মিঃ আর²>০998, ঢালঃ ১.003,

১১১ মিঃআর²>০998, ঢালঃ ১.003,

চীন তিন গর্জন

ইয়াংজিয়াং,

গুয়াংডং

BA-FLS-NX5,

ZX 300M

অফশোর

মেট মাস্ট

নীল

এস্পিরেশন

2021

সময়কাল: ২ মাস;সিস্টেমপ্রাপ্যতা: ১০০%

তথ্যপ্রাপ্যতা: সমস্ত পরিমাপের উচ্চতার জন্য >৯৯.৯৮%

তথ্যের সঠিকতা ((বায়ুর গতি):

>2m/s: R²> ০9959, ঢালঃ 0.9964 ~ 10096

4~16m/s: R²> ০9921, ঢালঃ 0.9986 ~ 10122

তথ্যের সঠিকতা ((বাতাসের দিক):

৫০ মিঃ আর২ >০।9987, ঢালঃ ১.0125, অফসেটঃ ১।9075

১০০ মিঃ আর২ >০।9986, ঢালঃ ১.0198, অফসেটঃ ১।4955

চীন তিন গর্জন

ইয়াংজিয়াং,

গুয়াংডং

BA-FLS-NX5,

মোলাস বি৩০০এম

অফশোর

মেট মাস্ট

সাংহাই

ইনস্টিটিউট

2022

সময়কাল: ২ মাস;সিস্টেমপ্রাপ্যতা: ১০০%

তথ্যপ্রাপ্যতা: সমস্ত পরিমাপের উচ্চতার জন্য >98.5%

তথ্যের নির্ভুলতা(বাতাসের গতি):

>2m/s: R2 > 099, ঢালঃ 1.00 ~ 1.01

4~16m/s: R2 > 0.99, ঢালঃ 1.00 ~ 1.02

তথ্যের নির্ভুলতা(বাতাসের দিক)

R2 > 097, ঢালঃ ১.03, অফসেট: -১।3

নীল উচ্চাকাঙ্ক্ষা

প্রোটোটাইপ

বৈধতা,

ঝোশান, উপকূলের কাছে

BA-FLS-২।4,

ZX 300M

স্থির ZX

৩০০ মিটার

ডিএনভিজিএল

2019

সময়কাল:১ মাস;সিস্টেমপ্রাপ্যতা: ১০০%

তথ্যপ্রাপ্যতা: > ৯৭% সমস্ত পরিমাপের উচ্চতার জন্য

তথ্যের নির্ভুলতা(বাতাসের গতি):

>2m/s: R2 > 0994, ঢালঃ ০.৯৯৪-১।003

তথ্যের নির্ভুলতা(বাতাসের দিক)

R2 > 0999, ঢালঃ ০.৯৯৮-১।002,

অফসেটঃ -0.83 ~ 0.04

হুয়ারুন

ক্যানগানান,

চেজিয়াং

BA-FLS-NX5,

ZX 300M

অফশোর

মেট মাস্ট

হুয়ারুন

2020

সময়কাল:১ মাস;সিস্টেমপ্রাপ্যতা:১০০%

তথ্যপ্রাপ্যতা: 120 মিটার ব্যতীত সমস্ত পরিমাপের উচ্চতার জন্য > 96.24% (দ্রষ্টব্যঃ 91.31%, বেশ কয়েকটি কুয়াশাচ্ছন্ন দিন)

তথ্যের নির্ভুলতা(বাতাসের গতি):

>2m/s: R2 > 0.9918, ঢালঃ 0.9889 ~ 1।0283

4~16m/s: R2 > 0.9851, ঢালঃ 0.9851 ~ 0.9938

তথ্যের নির্ভুলতা(বাতাসের দিক)

R2 > 09981, ঢালঃ 0.9826 ~ 0.9961, অফসেটঃ -0.758~1.4559

সাংহাই

ইনস্টিটিউট

নানহুই,

সাংহাই

BA-FLS-NX5,

ZX 300M

স্থির

প্লাটফর্ম

ZX 300

নীল

আকাঙ্ক্ষা

2020

সময়কাল: ২ মাস;সিস্টেমপ্রাপ্যতা: ১০০%

তথ্যপ্রাপ্যতা:সমস্ত পরিমাপের উচ্চতার জন্য >99.7%

তথ্যের নির্ভুলতা(বাতাসের গতি, >2m/s এবং 4~16m/s): R2 > 0.97, ঢালঃ ০.৯৮-১02

দ্রষ্টব্যঃ প্ল্যাটফর্ম LiDAR বায়ু দিক সঙ্গে একটি মারাত্মক সমস্যা আছে তাই বায়ু দিক তুলনা করা হয় না

শক্তি

চীন

শান্তু

BA4.1S,

ZX 300M

2020

সময়কাল: ২ মাস;সিস্টেমপ্রাপ্যতা: ১০০%

তথ্যপ্রাপ্যতা: > ৯৯.০% সমস্ত পরিমাপের উচ্চতার জন্য
